Pertama, gambar desain instalasi jejak panas listrik
Harus ada gambar desain lengkap sebelum konstruksi, yang harus mencakup informasi berikut:
1. Nomor baris, titik catu daya ditunjukkan dengan kotak panjang.
2. Jenis dan panjang tropik listrik yang dibutuhkan oleh saluran. (Satuan: m)
3. Panjang tropis listrik yang dibutuhkan (satuan: meter) per meter panjang pipa adalah koefisien belitan.
4. Panjang tropis listrik yang dibutuhkan untuk setiap katup. (Satuan: m)
5. Daftar asesoris material pendukung untuk heat tracing system.
6. Daftar aksesori sistem kontrol suhu.
7. Daftar bahan yang dibutuhkan untuk konstruksi.
8. Perancangan mempertimbangkan parameter dan spesifikasi bahan isolasi termal yang digunakan.
2. Persiapan sebelum pemasangan tracing panas listrik
(1) Sistem perpipaan
1. Sistem dan peralatan perpipaan telah selesai.
2. Lapisan anti karat dan anti korosi telah mengering.
3. Spesifikasi konstruksi sistem perpipaan konsisten dengan yang ditunjukkan pada gambar desain.
4. Kikir semua gerinda dan sudut tajam.
(2) Tropis elektrik dan asesorisnya
1. Apakah permukaan listrik tropis rusak atau pecah.
2. Performa insulasi tropik listrik bagus (resistansi insulasi lebih besar dari atau sama dengan 20MΩ saat diuji pada 1000VDC dengan shake meter).
3. Persyaratan model dan desain elektrik tropik dan semua asesorisnya konsisten.
(3) Persiapan di tempat

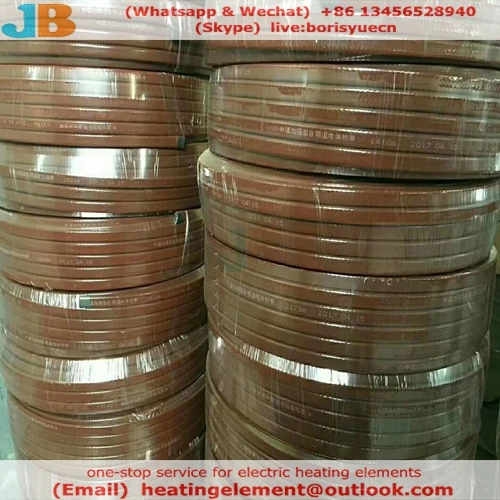

1. Tempatkan gulungan tropis dan gulungan listrik pada braket dan letakkan di dekat salah satu ujung kabel.
2. Distribusikan listrik di sepanjang jalur pipa dan hindari:
* Tempatkan tropis listrik pada gerinda dan sudut tajam.
* Tarik tropis listrik.
* Pedal kaki atau benda berat diletakkan di atas elektrik tropis.
Ketiga, metode konstruksi dan pemasangan tropis listrik tunggal
1. Pita peka tekanan serat kaca atau pita aluminium memperbaiki tropis listrik ke pipa setiap sekitar 50Cm.
2. Saat menerapkan datar, pasang tropis listrik ke sisi bawah 45 derajat pipa sebanyak mungkin.
3. Cadangan kabel pelacak panas sepanjang 1m di titik catu daya pertama dan ujung saluran.
4. Pengkabelan sesuai dengan [koefisien lilitan] yang ditunjukkan pada gambar desain (koefisiennya adalah bilangan bulat dan harus diterapkan rata untuk membantu mengurangi kontak).
5. Semua elemen pembuangan panas (seperti braket, katup, flensa, dll.) harus mencadangkan panjang tropis listrik yang diperlukan sesuai dengan persyaratan gambar desain, dan bagian tropis listrik ini harus dililit dan dipasang pada badan pembuangan panas . Poin-poin berikut harus diperhatikan:
* Heat sink harus memiliki panjang tropik elektrik yang diperlukan untuk desain.
* Tropis listrik dapat tumpang tindih atau saling silang.
* Cara penggulungan harus sejauh mungkin agar heat sink dapat dilepas sewaktu-waktu untuk perawatan atau penggantian bila perlu, tanpa merusak tropis listrik atau mempengaruhi jalur lainnya.
* Saat menggunakan aksesori 2-arah atau 3-arah, panjang 40cm harus dicadangkan di setiap ujung tropis listrik.
4. Gulungan spiral dari instalasi penelusuran panas listrik
Jika koefisien belitan adalah 1,4, yaitu, pipa 5m perlu dilapisi dengan tropis listrik 7m, kedua ujung tropis listrik sepanjang 7m pertama-tama dipasang pada bagian pipa sepanjang 5m selama konstruksi, dan kemudian tropis listrik adalah luka pada pipa dan diperbaiki.
5. Metode pemasangan dan konstruksi beberapa jejak panas listrik
1. Gambar desain menunjukkan bahwa koefisien belitan adalah (n=1,2... Umumnya digunakan pada pipa berdiameter besar, caranya adalah sebagai berikut:
* Tropis listrik dialihkan dari satu ujung jalur pipa ke ujung dan kembali ke titik awal, dan rutenya sama dengan koefisien. (Namun, harap dicatat bahwa lama penggunaannya besar)
* Berapa kali listrik tropis dialihkan dari satu ujung ke ujung jalur pipa pada gilirannya sama dengan koefisien.
* Sistem cadangan, saluran pipa utama untuk penggunaan darurat cadangan. Oleh karena itu, setiap jalur harus dipasang sebagai jalur terpisah dan memiliki titik catu daya tersendiri.
6. Pemasangan aksesoris instalasi tracing panas listrik
* Pilih aksesori sesuai dengan persyaratan gambar desain.
* Cincin penyegel yang digunakan harus disesuaikan dengan tropis listrik dan dipadukan dengan sealant tahan air.
* Kotak sambungan catu daya sedekat mungkin dengan ujung catu daya dari jalur pipa.
* Siapkan port kabel sesuai dengan panduan pemasangan aksesori.
* Bagian pendek tropis listrik harus disediakan untuk setiap ujung jalur untuk pemeliharaan di masa mendatang.
7. Pemeriksaan dan pengujian bahan insulasi instalasi tracing panas listrik sebelum pemasangan
* Periksa permukaan tropik listrik dari kerusakan.
* Periksa apakah semua aksesori sudah terpasang sepenuhnya.
* Gunakan pengukur goyang 2500VDC untuk mengguncang salah satu ujung setiap saluran independen, dan resistansi isolasi harus di atas 20MΩ. Perhatikan bahwa waktu uji goncangan harus lebih dari satu menit, yaitu konduktor mengguncang lapisan pelindung logam tropis listrik.
* Catat hasil uji goyang pada lembar catatan pemasangan.
8. Pemasangan lapisan insulasi tracing panas listrik
Pasang insulasi segera setelah uji konstruksi kabel jejak panas, dan perhatikan hal-hal berikut:
* Bahan, ketebalan dan spesifikasi lapisan insulasi yang digunakan memenuhi persyaratan gambar desain.
* Bahan insulasi harus kering selama konstruksi.
* Penutup kedap air harus ditambahkan ke lapisan insulasi.
* Konstruksi lapisan isolasi harus menghindari kerusakan pada listrik tropis.
* Uji insulasi harus dilakukan segera setelah konstruksi lapisan insulasi.
* Tambahkan label peringatan ke lapisan insulasi untuk menunjukkan "Inner electric tropicals", dan juga menunjukkan lokasi semua aksesori.
9. Pemanasan listrik mulai suhu rendah dan perlindungan keselamatan
Rekayasa penelusuran panas listrik umumnya sesuai dengan gambar desain dalam keadaan normal, mulai kelompok, menurut proyeksi kontrol konvensional, dengan mulai sakelar, perlindungan kelebihan beban dan perlindungan kebocoran, jika digunakan untuk pemanasan daya tinggi suhu rendah, dan suhu rendah mulai negara, arus mulai sesaat ke output daya tinggi dapat digunakan perangkat switching gerbang ganda dan memantau arus kerja selama proses switching, dalam kasus transisi beban yang aman ke sistem perlindungan yang berlebihan.
10. Tahan ledakan
* Tropis listrik tahan ledakan perusahaan dapat digunakan di area pertama dan kedua dari kejadian tahan ledakan pabrik, pemasangan harus menghindari gas yang mudah terbakar dan meledak atau sudut gelap akumulasi cairan dan area tahan ledakan lainnya yang mungkin melebihi peraturan di atas, kotak distribusi tahan ledakan harus dipasang di area yang tidak tahan ledakan, jika tidak, kotak distribusi tahan ledakan yang sesuai harus dikonfigurasi.
* Selain kelas tahan ledakan, perhatian harus diberikan pada kelompok tahan ledakan.
11. Tindakan pencegahan khusus untuk instalasi pelacakan panas listrik
* Dilarang keras mencampur steam dan tracing panas listrik menjadi satu.
* Sabuk pemanas tidak boleh rusak oleh lapisan insulasi saat dipasang, dan harus melekat erat pada badan yang dipanaskan untuk meningkatkan efisiensi termal, jika badan pemanas adalah badan non-logam, penggunaan pita perekat aluminium untuk meningkatkan kontak area perpindahan panas, diperbaiki dengan pengikat kabel Niyou, pengikatan kawat dilarang keras.
* Media pada flensa mudah bocor, dan tropis listrik harus dihindari langsung di bawah.
* Salah satu ujung tropik listrik terhubung ke catu daya, dan inti kabel di ujung lainnya dilarang keras untuk dihubungkan pendek atau bersentuhan dengan zat konduktif dan dipotong menjadi bentuk "V", dan harus dibungkus rapat dengan kepala yang cocok.
* Acara tahan api dan tahan ledakan harus dilengkapi dengan kotak sambungan dan terminal tahan ledakan. Segel karet silikon setelah kabel: (10 cm harus dikupas di terminal tropis listrik tempat pelindung digunakan untuk mencegah korsleting)
* Pasang hot spot, ukur insulasi pertama, pelindung harus diardekan, dan nilai resistansi insulasi tidak boleh lebih rendah dari 20 megohm/1000V.
* Nyalakan, matikan, dan perangkat perlindungan kebocoran sesuai dengan voltase, arus, dan parameter lain dari setiap pelacakan panas listrik.
* Saluran penyapuan uap: Jika pembersihan kerak pipa pembersihan uap diperlukan, perhatian harus diberikan pada pembersihan terlebih dahulu dan kemudian memasang tropik listrik, jika inspeksi saluran penyapuan rutin tahunan harus dirancang dan dipasang sesuai dengan keadaan khusus.
12. Pemasangan dan penerimaan tracing panas listrik
Manual ini tidak mencakup ketentuan yang relevan dalam peraturan konstruksi dan penerimaan teknik instalasi dan "peraturan tahan ledakan dan pencegahan kebakaran", dan persyaratan spesifikasi teknis umum di atas harus tetap diikuti selama konstruksi, dan tidak akan diulangi. di sini.
